电气短路故障发生的瞬间，会在短路期间内产生数百甚至数千安培以上的电流，使电气线路迅速发热，短路点产生危险火花从而引发火灾发生。据应急管理部消防救援局统计，在造成电气火灾事故的原因中，最为主要为末端线路短路，在电气火灾事故中占比高达70%以上。如何有效预防末端线路短路引发的电气火灾事故？现阶段最为常见的短路保护产品为断路器和熔断器。220V末端用电回路中，由于安装有断路器和熔断器，在发生短路故障时，将通过断路器电磁脱扣或熔断器熔断的方式进行保护，分断短路电流速度为ms级。而短路电流过大，短路点能量的迅速聚集会产生电弧火花，在易燃易爆或部分重要供电的场合存在极大的安全隐患。《GB51348-2019民用建筑电气设计标准》以及多个地方标准中提到，应在重要负荷、危险场所、电动车充电等场所使用限流式保护器。

1、概述

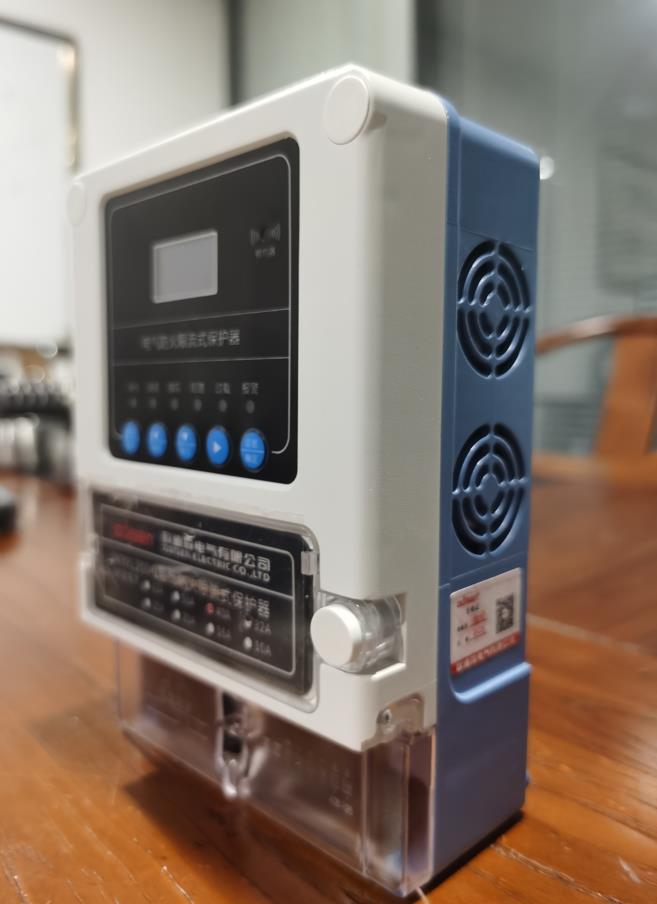

NYXL200-1是单相电气防火限流式保护器，可有效克服传统断路器和监控设备存在的短路电流大、切断短路电流时间长，短路时产生的电弧火花大，以及使用寿命短等弊端，发生短路故障时，能以微秒速度快速限制短路电流以实现灭弧保护，额定电流为0-63A，广泛用于：学校宿舍、医院、商场、宾馆、仓库、住宅、电动车充电站及集贸市场等给种用电场所末端干、支路的线路保护。

2、技术参数

技术参数		指标
频率		50Hz
辅助电源		AC85-265V
功耗		自耗功率≤3W(空载)
额定电流		0-63A
极数		1+N
短路保护时间		＜150μs
过压保护		动作范围：100%-120%；动作延时：0-60S
欠压保护		动作范围：60%-100%； 动作延时：0-60S
过载保护		动作范围：110%-140%；动作延时：3-60S
线缆温度监测	监测范围	-20-120℃ ±2℃
	报警设备	动作范围：45%-110℃；动作延时：0-60S
漏电监测	监测范围	20-1000mA ±5mA
	报警设备	动作范围：30-1000mA；动作延时：0-60S
故障记录		20条事件记录
报警方式		声光报警（声音可以通过按键消音）
通讯方式		RS485接口，通信协议：MODBUS-RTU 波特率：9600（默认）
工作使用环境	工作场所	具有防雨防尘条件的场所
	环境温度	-25℃～＋50℃
	相对湿度	10％～95％（不凝结）
	海报高度	不超过5000m

3、功能及特点

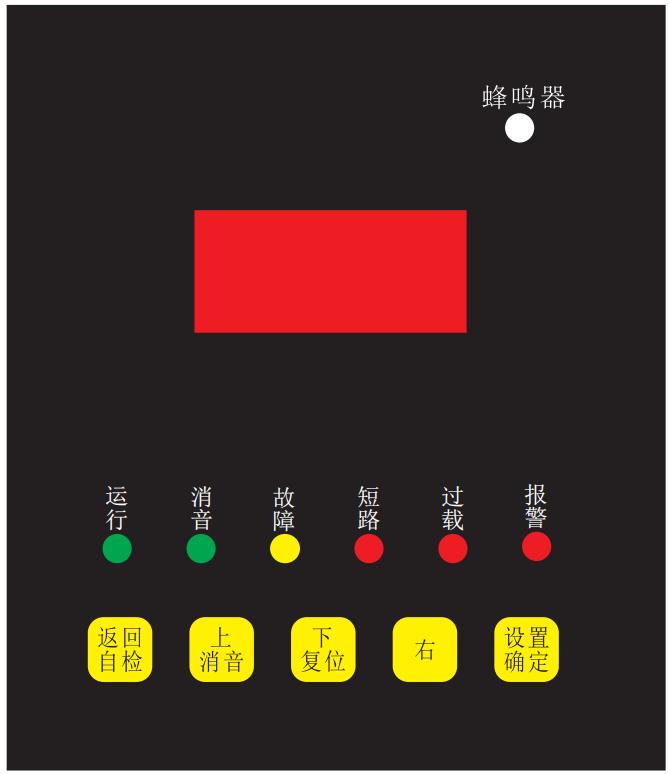

3.1面板指示灯说明

电气防火限流式保护器

电源指示灯

运行指示灯（绿色）：当保护器正常监视状态时指示灯闪烁（1HZ），有通讯时快速闪烁。

消音指示灯（绿色）：当有故障报警输出，按下消音键后指示已消音。

故障信号灯（黄色）：当产品自身发生故障时指示灯长亮。

过载信号灯（红色）：当保护器发生过载时指示灯长亮。

短路信号灯（红色）：当被保护电路发生短路时指示灯长亮。

蜂鸣器：当保护器发生报警时鸣响。

数据显示窗口：显示保护器当前的数据和工作状态。

3.2技术特性

故障保护功能：当产品发生故障时，会发出故障指示，并启动自我保护功能。

过载保护功能：连续过载3秒切断过载电路，防止因过载而发生火灾。

短路保护功能：当被保护配电电路发生短路时，切断电路电源，防止因短路而发生的火灾。

实时电流测量功能：实时测量被保护配电电路中的电流大小。

通信功能：支持接入电气火灾监控设备，实现远程监控。

实时温度测量功能：实时测量被保护配电电路中电缆线温度，当电缆线温度大于设定的阈值时，会发送报警信息到上位机，并且报警状态一直保持，直至复位。

操作记录功能，能够把外部对保护器的操作通过通信发送到上位机保存。

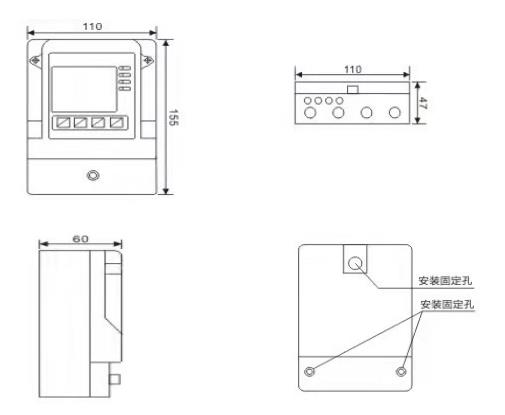

3.3外形尺寸：长155mm×宽110mm×深60mm

4、安装、调试

4.1 安装条件及安装的技术要求

4.1.1 宜安装位置选择：

具有防雨防尘条件的场所；

装置在干燥及不受震动的场所，且便于安装、调试；

定型产品的开关柜（箱）内；

通风良好的场所。

4.1.2 不宜安装位置：

有易燃、易爆可能的危险场所；

有腐蚀性气体或高温的场所；

有磁力影响及多灰尘的场所；

潮湿场所。

4.1.3 安装高度要求：

距地面1.8~2.2m；

装于立式盘和成套开关柜时，不应低于0.7m；

除成套开关柜外，保护器上方一般不装设经常操作的电气设备。

4.1.4 保护器与保护器、保护器和其他相邻的电气装置距离不应小于下列数值：

保护器上端距表箱的顶端或其他电气装置距离不小于60mm；

保护器侧面距相邻的开关或其他电气装置距离不小于60mm；

保护器下端距表箱的低端或其他电气装置距离不小于80mm；

保护器侧面相邻的同类产品距离不小于80mm。

4.2 安装注意事项

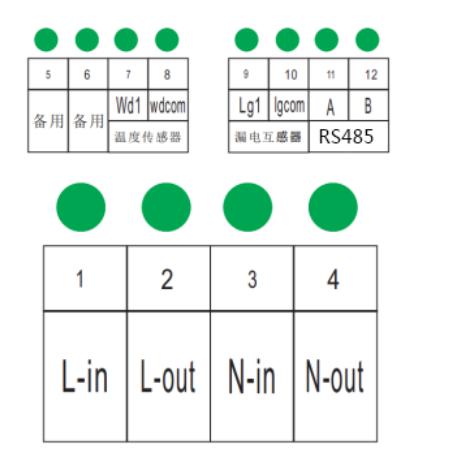

4.2.1 接线端子说明

“1-Lin” 端子接 “火线输入”；  “2-L-out” 端子接 “火线输出”；

“3-N-in” 端子接 “零线输入”；  “4-N-out” 端子接 “零线输出”；

“7”,“8” 端子接“温度传感器”； “9”,“10” 端子接“漏电传感器”；

“11” 端子接“485 A+”；    “12“ 端子接“485 B-”；

4.2.2 安装注意事项

1 号端子和 3 号端子为进线， 2 号端子和4号端子为出线， 不可接错， 否则会烧坏产品。产品只能用在单相电路中， 不可接入负载有三相电的电路中， 否则会有可能烧坏负载。

产品额定工作电压是 220V/50Hz ， 不可以接入大于 280V 的电路中，否则会烧坏产品。

4.3 设备验收

安装完成后进行一下操作来确认产品是否正常工作。

操作自检键检查声光报警的电气完好性。

无故障报警状态可以正 常工作。

5、使用、操作

5.1 界面显示说明

第1界面为实时电流值显示界面；

第2界面为实时电压值显示界面；

第3界面为实时漏电流值显示界面；

第4界面为温度1显示界面；

第5界面为温度2显示界面；

第6界面为温度3显示界面；

第7界面为过载电流阈值显示界面；

第8界面为欠压报警阈值显示界面；

第9界面为过压报警阈值显示界面；

第10界面为本机地址显示界面；

第11界面为漏电报警阈值显示界面；第12界面为温度报警阈值显示界面；

第13界面为通信自动发送数据包间隔时间显示界面；

第14界面为通信发送模式显示界面；

第15界面为波特率显示界面；第16界面为故障代码显示界面。

5.2按键操作：

返回/自检：在设置菜单按此键返回到测量界面。未在设置菜单按此键自检。

上：有声报警的时候按下先消音，在实时测量界面查看各通道的实时数据，输入数据是数据递增

下：长按4s复位，在实时测量界面查看各通道的实时数据，输入数据是数据递减

右：按右键可查看地址/版本号-实时故障记录-实时报警记录-实时数据。在输入数据时可移位

确认/设置：在测量界面按下此键，输入密码1可设置参数。

1、概述

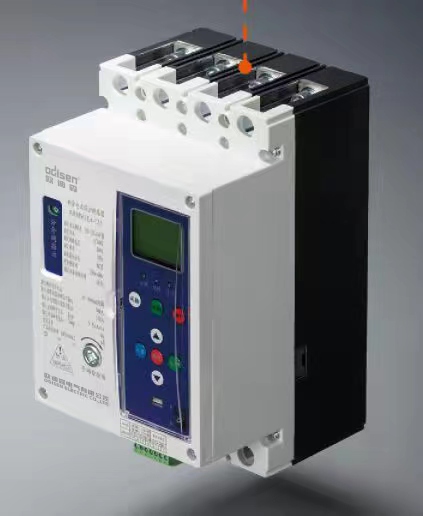

NYXL200-3是三相电气防火限流式保护，集剩余电流继电器、接触器、断路器于一体，适用于三相四线中性点接地的供用电系统，对线路或用电设备的接地故障、过电流、短路、缺相及过压等进行保护。也可防止电气线路或电气设备接地故障引起电气火灾和电气设备损坏事故及用来对人身触电危险提供间接接触保护。产品符合GB14048.2、GB /T22387标准。保护器过电流脱扣器为电子式，保护器的额定电流根据线路负载情况可调。三段保护曲线可调，可与下级断路器配合实现分级保护。电子式过电流脱扣器保护精度高，受环境温度和安装位置的影响小，保护器设有RS485串行接口，可通过编程器设定保护特性参数，同时可满足通讯组网的要求。

2、技术参数

技术参数		指标
频率		50Hz
辅助电源		AC85-265V
功耗		自耗功率≤5W(空载)
额定电流		40-630A
极数		3+N
额定工作电压 Ue		AC400V
额定绝缘电压 Ui		AC800V
额定极限短路分断能力Icu		50kA
额定运行短路分断能力Ics		35kA
短路保护时间		＜30ms
过压保护		265V±5%
欠压保护		145V±5%
过载长延时保护IＲ		试验电流：≤1.05IＲ；脱扣时间：2h不脱扣
		试验电流： >1.3IＲ；脱扣时间：2h内脱扣
		试验电流：反时限延时；脱扣时间： T =(6IR) ²XtＲ/I²
短路短延时保护Isd：2-10IＲ+ OFF		试验电流：≤0.9Isd；脱扣时间：tsd±10%不脱口
		试验电流：>1.1Isd；脱扣时间：tsd脱口
短路瞬时保护Ii：4-14In		试验电流：≤0.85Ii；脱扣时间：不脱口
		试验电流：>1.15Ii；脱扣时间：200ms内脱口
线缆温度监测	监测范围	-20-120℃ ±2℃
	报警设备	动作范围：45%-110℃；动作延时：0-60S
漏电监测	监测范围	30mA-1000mA 可调
	报警设备	动作范围：30mA-1000mA；动做时间：300ms
故障记录		20条事件记录
报警方式		声光报警（声音可以通过按键消音）
通讯方式		RS485接口，通信协议：MODBUS-RTU 波特率：9600（默认）
工作使用环境	工作场所	具有防雨防尘条件的场所
	环境温度	-25℃～＋50℃
	相对湿度	10％～95％（不凝结）
	海报高度	不超过5000m

3、功能及特点

多点测温

在进出线及保护器内部均设置了测温传感器，可有效监测产品及线路在使用中的温度变化。

保温升

合理的产品结构设计、优质的材料及工艺，能有效保障产品柜内温升＜70C;保护器具有超温保护功能。

计量精度高

计量精度达到0.5、1级

高性能

分断能力高、能满足温升要求

物联网

过蓝牙、WIFk红外、4G等无线通信技术，实现台区拓扑自动识别、通信加密、快速 确定低压故障信息等功能，通过液晶显示实现台区可视化、动态拓扑实时分析、线损精益 化分析、故障精准定位、停电缺相监测、抢修过程可视、综合能源服务等功能

4、外形尺寸

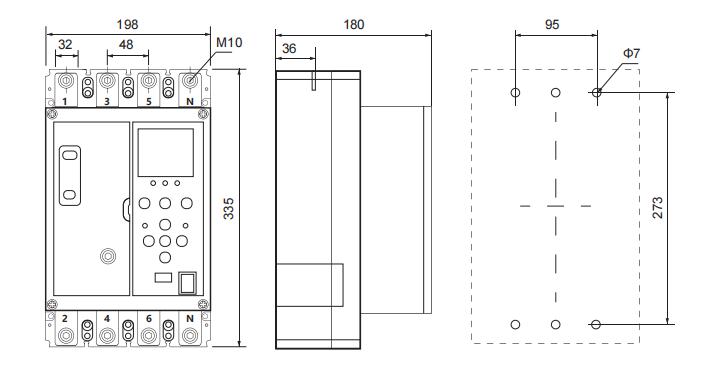

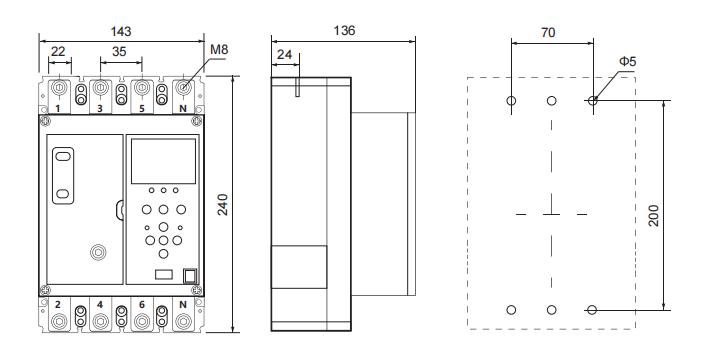

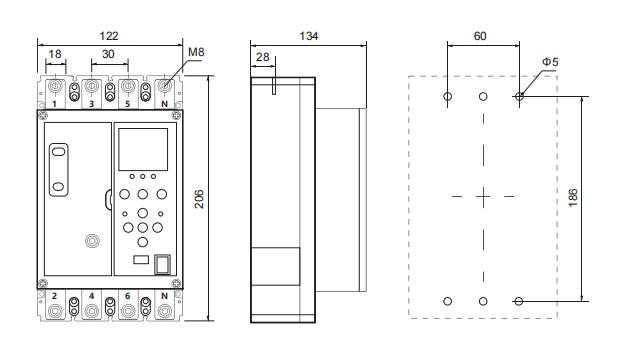

4.1、40-125A

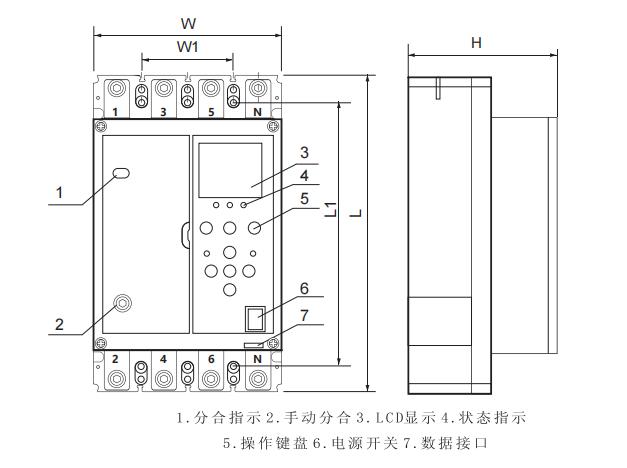

4.2、125-250A

4.3、315-400A
