适用范围

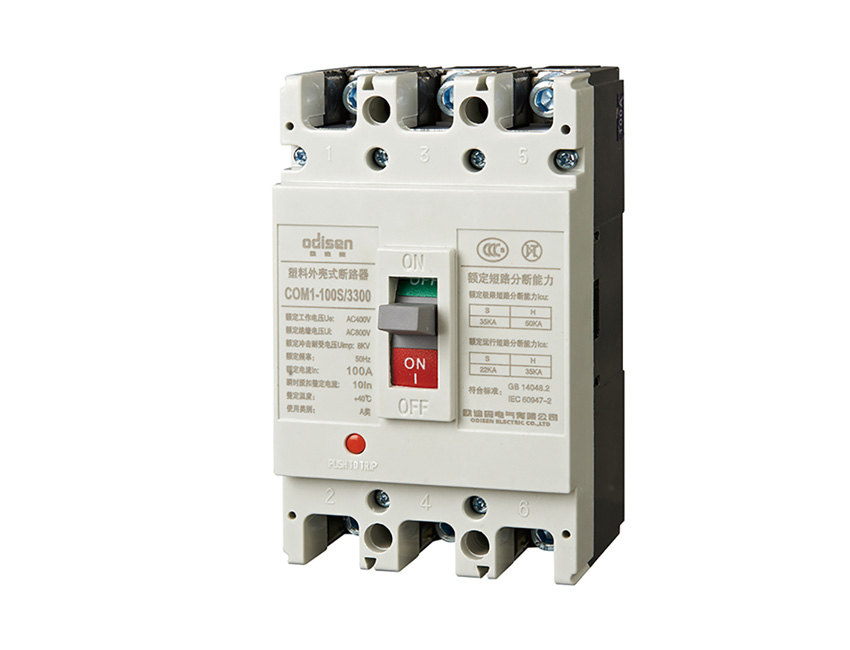

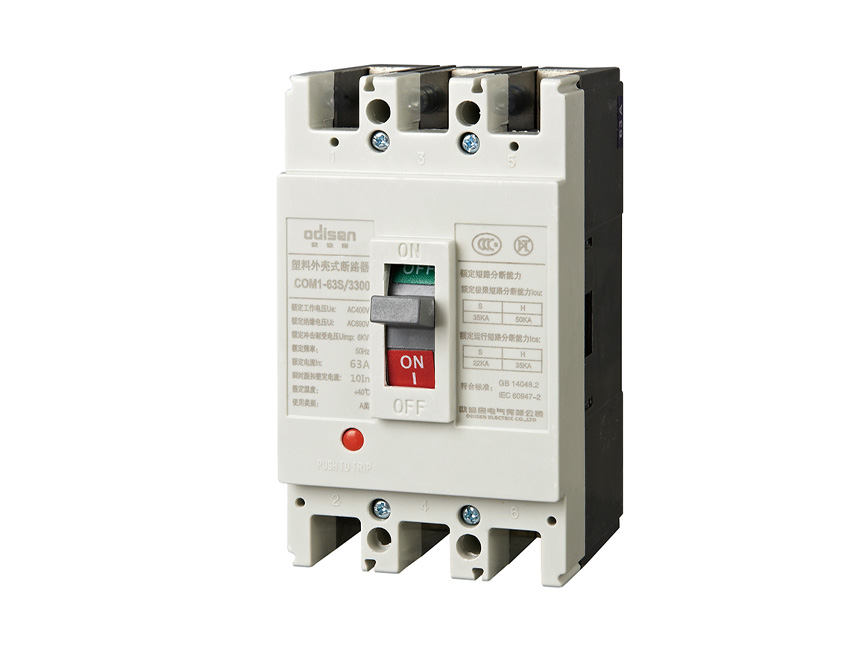

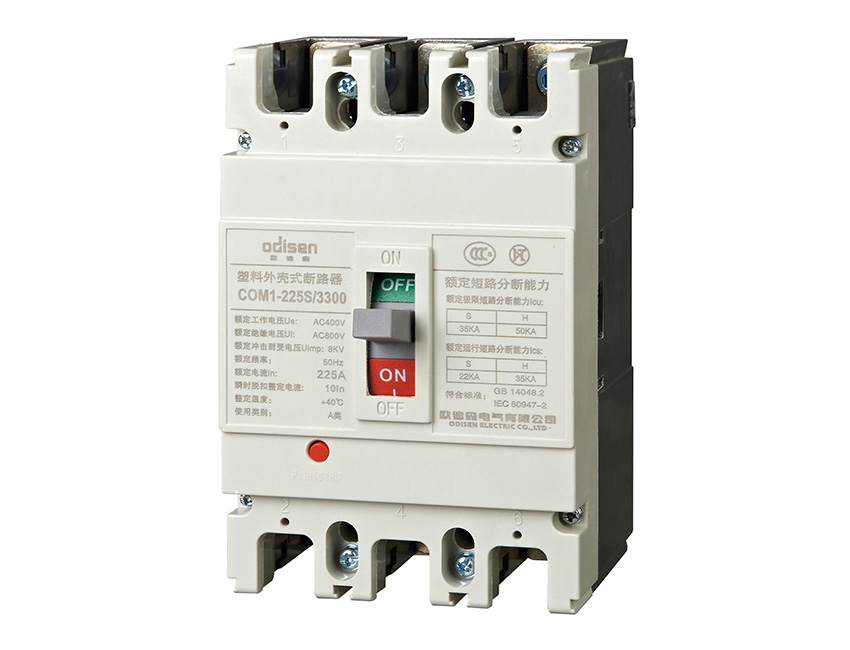

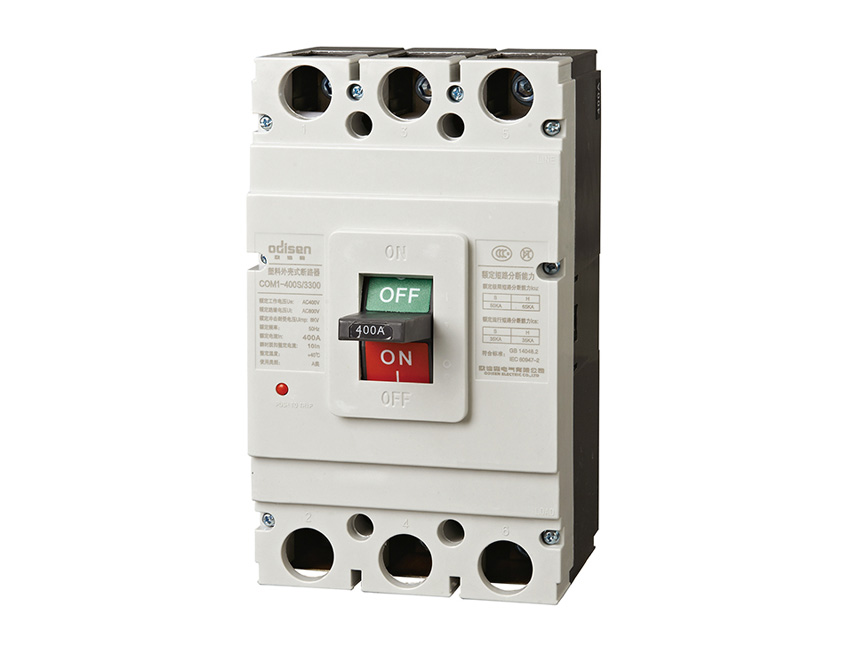

COM1系列塑料外壳式断路器(以下简称断路器)，是本公司采用国际先进设计、制造技术研制、开发的新 型断路器之一，其额定绝缘电压为800V(COM1-63为500V)，适用于交流50Hz，额定工作电压690V及以 下，额定工作电流至1250A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载、短路和欠电 压保护功能，能保护线路和电源设备不受损坏。
断路器按照其额定极限短路分断能力(Icu)的高低，分为S型(标准型)、H型(高分断型)两类。该断路器具 有体积小、分断能力高，飞弧距离短、抗振动等特点，是陆地及船舶使用的理想产品。
本断路器可垂直安装(即竖装)，亦可水平安装(即横装)
本断路器不能倒进线，即只可1、3、5接电源线，2、4、6接负载线。

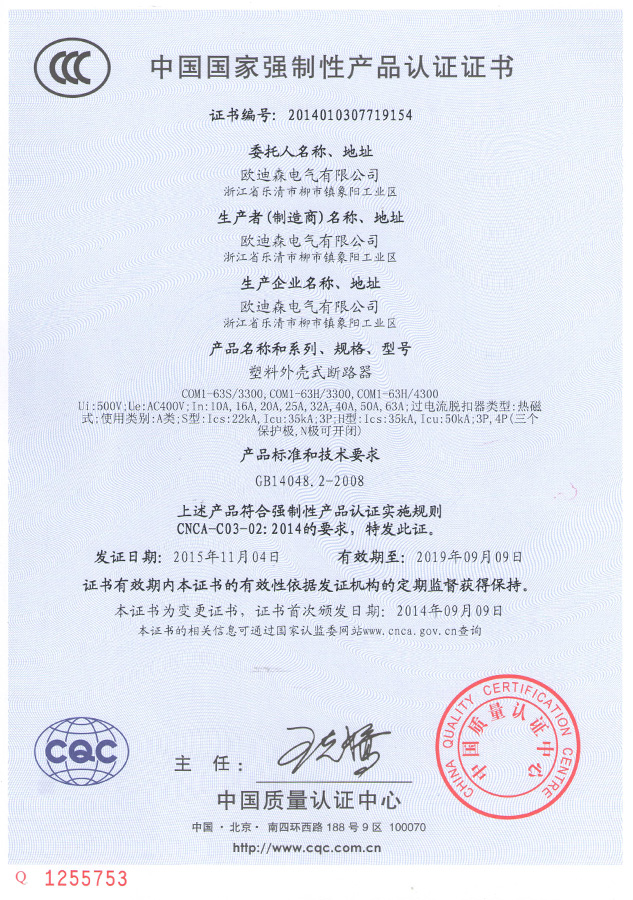

本产品符合IEC60947-2、GB14048.2标准。
该漏电断路器符合GB14048.2《低压开关设备和控制设备 第2部分断路器》等标准的要求。

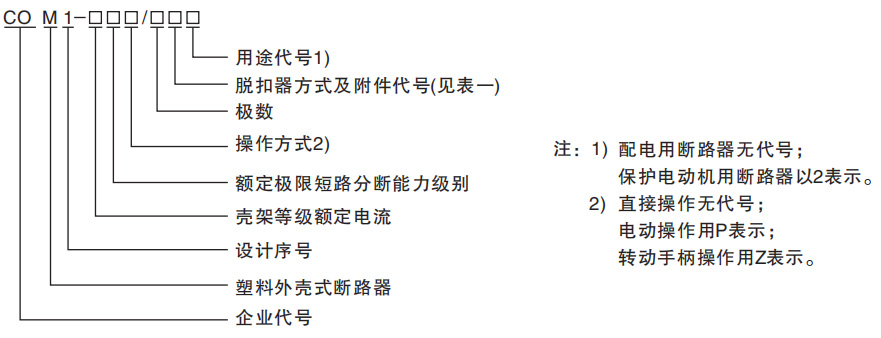

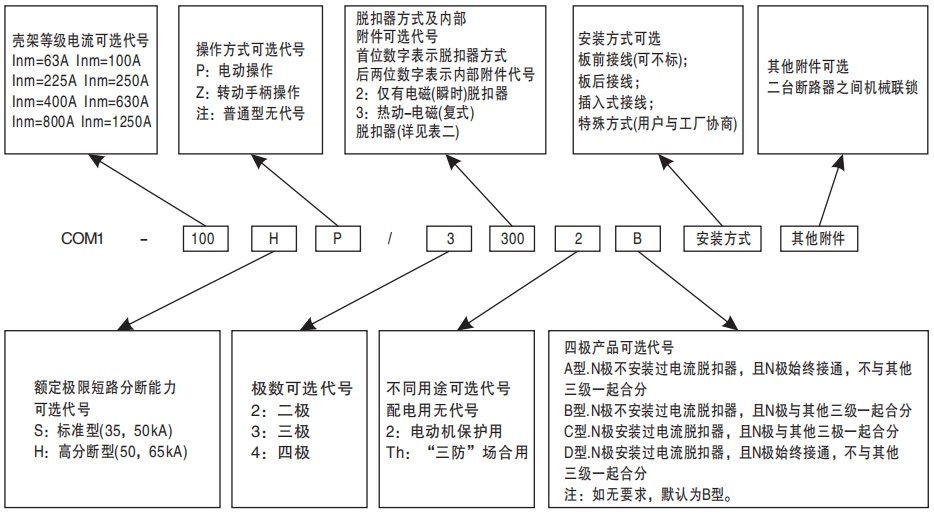

产品型号及含义

正常工作条件和安装条件

海拔高度2000m及以下；
周围介质温度不高于+40℃(对船用产品为+45℃)
和不低于-5℃；
污染等级3；
能耐受潮湿空气的影响；
能耐受盐雾、油雾的影响；
能耐受霉菌的影响； 最大倾斜度为±22.5°；
在受到船舶正常振动时能可靠工作；
在受到地震情况下(4g)能可靠工作；
在无爆炸危险的介质中，且介质无足以腐蚀金属
和破坏绝缘的气体与导电尘埃的地方；
在没有雨雪侵袭的地方。

技术参数

● 按产品极数分为二极(100A、225A)、三极与四极。
四极产品中中性极(N极)的型式分四种：
A型：N极不安装过电流脱扣器，且N极始终接通，不与其它三极一起合分；
B型：N极不安装过电流脱扣器，且N极与其它三极一起合分(N极先合后分)；
C型：N极安装过电流脱扣器，且N极与其它三极一起合分(N极先合后分)；
D型：N极安装过电流脱扣器，且N极始终接通，不与其它三极一起合分。

● 按额定电流分：

COM1-63为(6)、10、16、20、25、32、40、50、63A九级(6A规格无过载保护)；
COM1-100为(10)、16、20、25、32、40、50、63、80、100A十级；
COM1-225为100、125、140、160、180、200、225A七级；
COM1-250为250一级；
COM1-400为225、250、315、350、400A五级；
COM1-630为400、500、630A三级；
COM1-800为630、700、800A三级； [带( )为不推荐规格]
COM1-1250为800、1000、1250A三级。
按接线方式分为板前接线、板后接线、插入式接线三种。
按过电流脱扣器型式分热动-电磁(复式)型、电磁(瞬时)型两种。

● COM1系列塑壳外壳断路器快速选用表

1. 如订COM1-100H三极，电动机保护用，额定电流为80A并带分励脱扣器、辅助触头，板前接线且要 求两台带机械联锁机构。即写为订COM1-100H/33402 In=80A，板前接线2台机械联锁，脱扣器线圈电 压：AC230V。
2. 如订COM1-225四极，配电用，额定电流为180A并带电动操机构及分励脱扣器，N极安装过电流脱 扣器，且N极与其它三极一起合分形式，板后接线10台，即写为订COM1-225P/4310 C型，In=180A板后接 线10台，电操电压：AC230V，脱扣器线圈电压：AC230V。

注：COM1-63型中6A无过载保护。

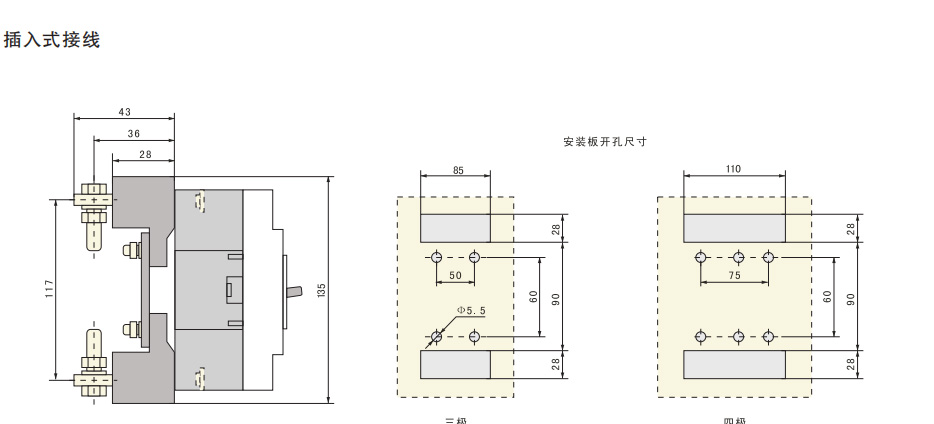

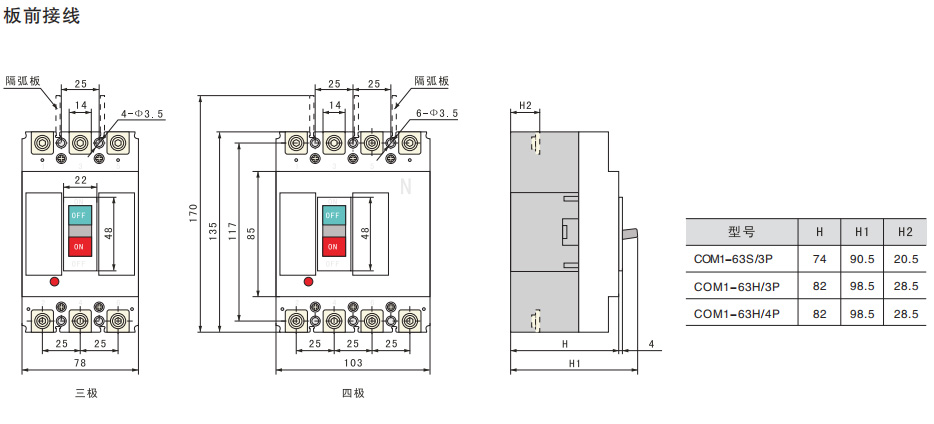

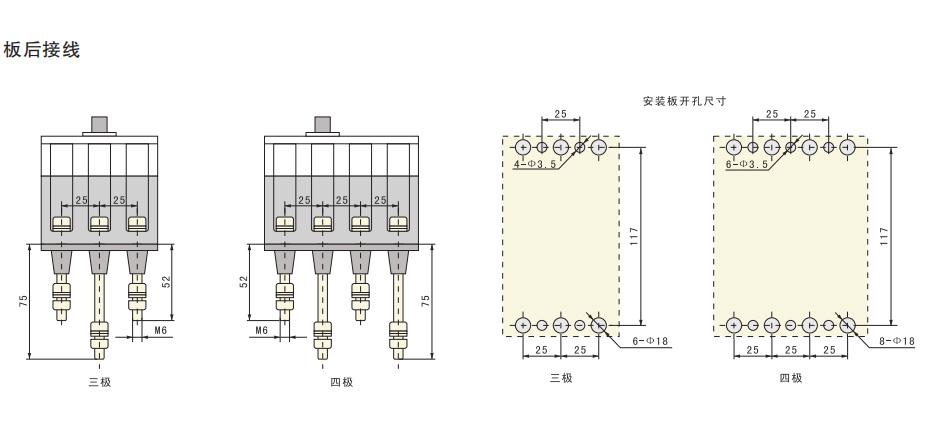

外形及安装尺寸
