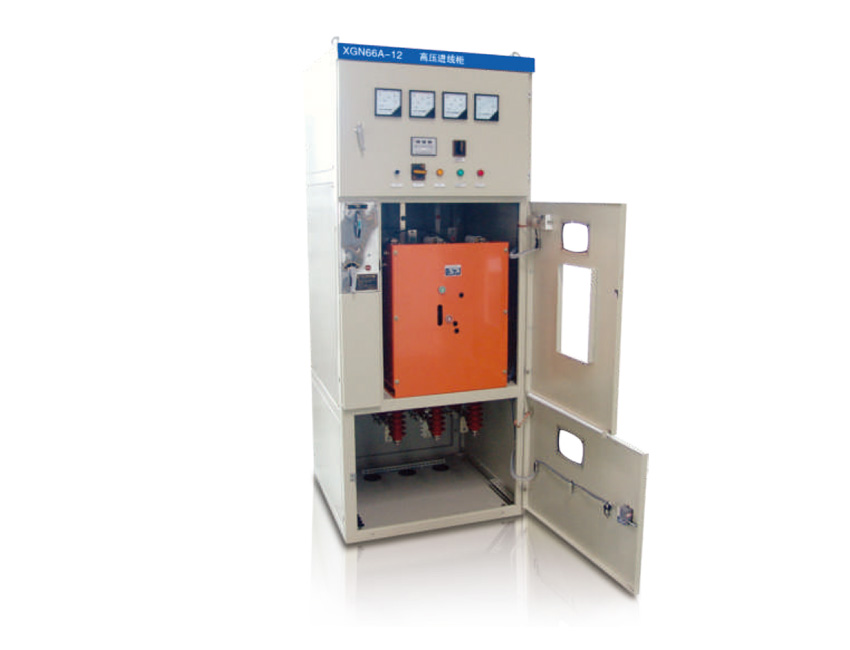

XGN66A-12箱型固定式交流金属封闭开关设备(以下简称开关柜）适用于3.6～12KV三相交流50Hz系统中作为接受与分配电能的装置，适合于频繁操作的场所和配装油开关的开关柜改造之用。其母线系统为单母线系统和单母线分段系统。
开关柜符合GB3906《3.6～40.5kV交流金属封闭开关设备和控制设备》和DL/T404《户内交流高压开关柜订货技术条件》的要求，开关柜外形美观、体积小、具有完整可靠的防误操作功能。

1、环境温度：最高+40℃，最低-10℃；
2、海拔：不超过1000m;
3、相对湿度：日平均值不超过95%；月平均值不超过90%；
4、地震烈度不超过8级；无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。

■ 开关柜为箱式固定式结构，柜体由薄板和角钢焊接而成。开关柜后上部为主母线室，室顶部设有
压力释放装置;前上部为继电器室，小母线可从室底部用电缆连接，开关柜中下部贯通，母线室通过 GN30型旋转式隔离开关与中下部保持电气连接；中部安装真空断路器，下部安装接地开关或出线侧 隔离开关；后部安装电流互感器、电压互感器、避雷器，一次电缆从柜后下部出线；柜底布置有接地 母线，贯穿于整排开关柜;隔离开关与接地开关在柜前左部操作。
■开关柜采用相应的机械闭锁装置，此闭锁结构简单，操作方便，五防可靠
a. 本闭锁只有在断路器确实分断后，才能将手柄从"工作"位置拉出右旋至"分断"闭锁位置， 分合隔离开关，防止了带负荷分合隔离开关。
b. 当断路器和上下隔离均处于合闸状态，手柄处于"工作位置"时，前柜门不能打开,防止误入 带电间隔；
c. 当断路器和上下隔离开关均处于合闸状态，手柄不能转至"检修〃或"分断闭锁〃位置，避免 误分断路器，当手柄处在"分断闭锁〃位置时，只能分上下隔离，不能合断路器，避免了误合断路 器。
d. 当上下隔离未分闸，接地开关就不能合上,手柄不能从〃分断闭锁"位置旋至"检修〃位置， 可防止带电挂地线。
注：根据开关设备方案不同，有的方案不带下隔离，或将下隔离改用接地开关，其闭锁和五防均 能达到要求。
