用途及适用范围

COG1系列负荷隔离开关（以下简称开关）适用于交流50Hz、额定电压660V，额定电流至3200A，用于不频繁接通与分断电路及电气隔离之用，该产品采用模块化设计结构，具有灵活多样的组合性。采用不饱和聚脂玻璃纤维增强模塑料（DMC），制造外壳，有很高的介电性能、防护能力和可靠地操作安全性。操作机构是弹簧蓄能，瞬时释放的加速机构，瞬时接通与分断双断点触头结构。与操作手柄的速度无关，极大提高了各项电气性能与机械性能。开关广泛应用于建筑、电力、石油、化工及其它行业的配电系统和自动化系统。
负荷隔离开关符合IEC60947-3、GB/T14048.3标准。
开关具有以下特点：
开关造型美观、新颖、简洁，体积小功能全，是同类产品中理想的选择。
多种结构与操作方式，有直接观察触头通断状态的窗口，有柜内、柜外操作，有正面、侧面操作，有板前、板后接线。
弹簧储能瞬时释放的加速机构实现了快速接通或分断（13.8米/秒），与操作手柄速度无关，极大提高了熄灭电弧能力。
先进的横拉式分合技术，独特的并列双断点双桥式压簧片触头结构，延长开关寿命；使用寿命达8000次以上。
在“O”位时，可同时用锁锁住手柄，以防误操作。

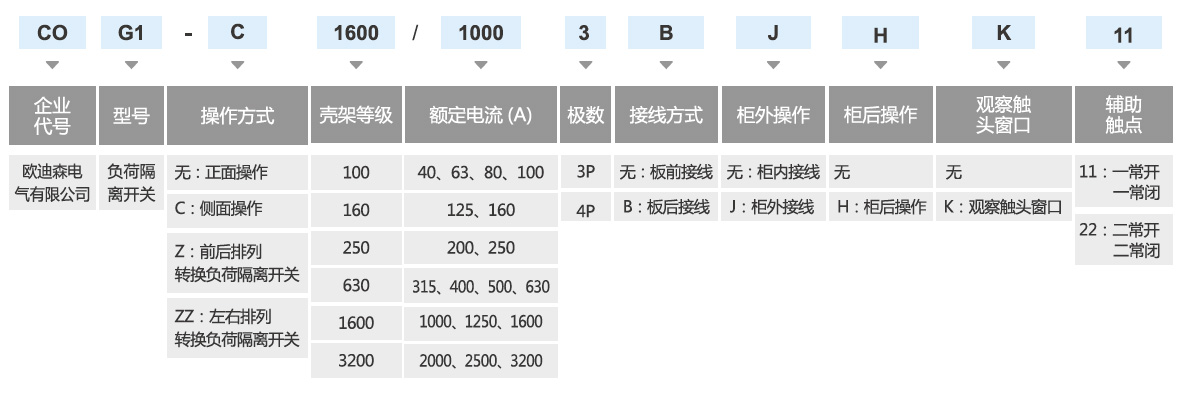

产品型号及其含义

使用环境条件

环境温度：最高温度+40℃；日平均温度不高于35℃；最低温度-5℃。
环境湿度：最大日平均相对湿度95%，最大月平均相对湿度90%。
海拔高度：不超过2000m。
污染等级为3级。
周围空气没有明显地受到尘埃、烟、腐蚀性和可燃性气体、蒸汽或盐雾的污染。

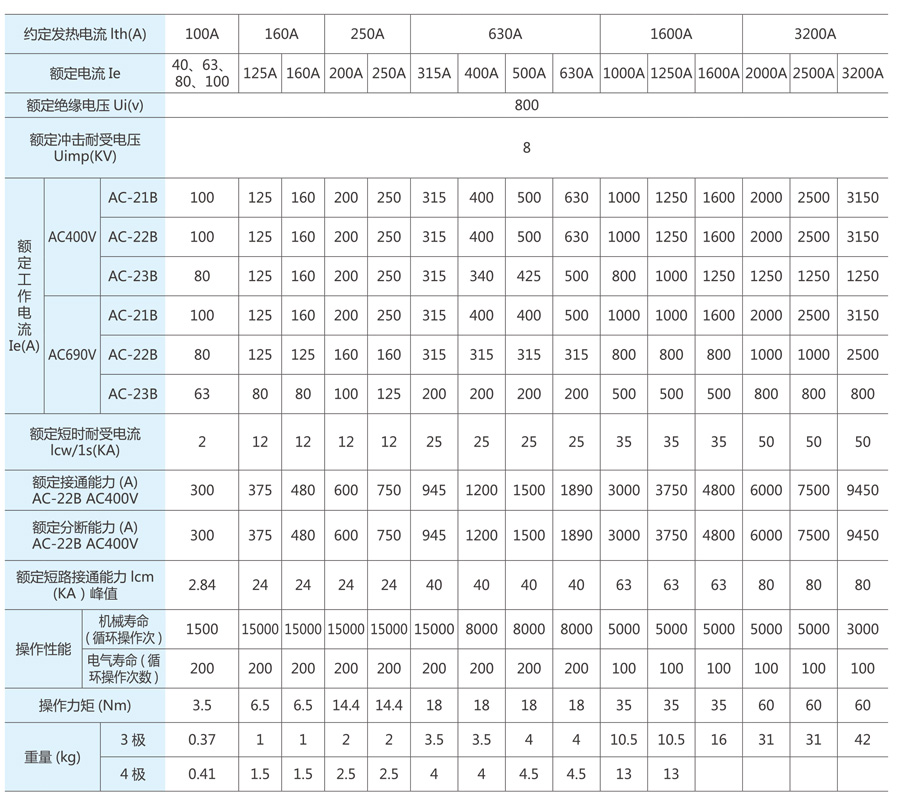

主要参数及技术性能

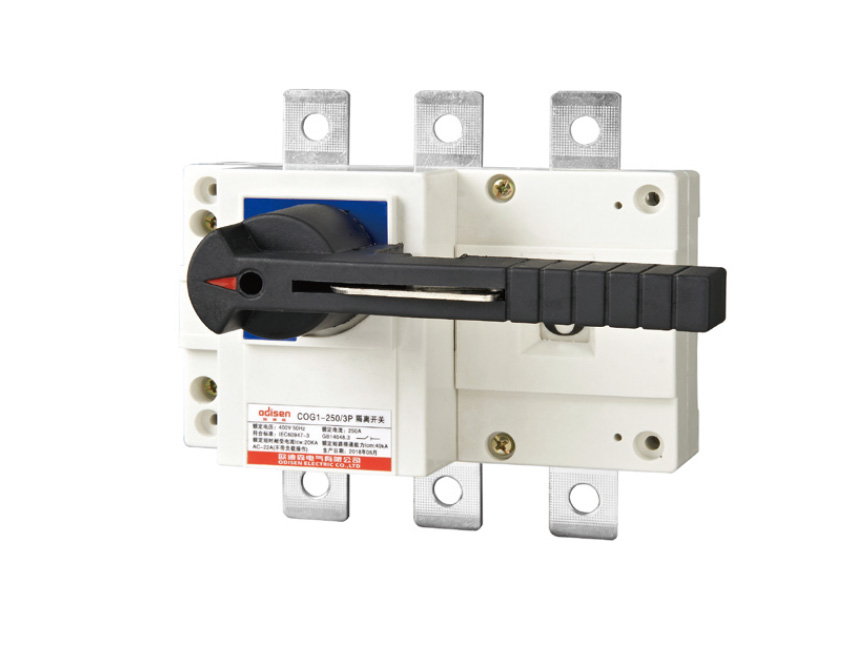

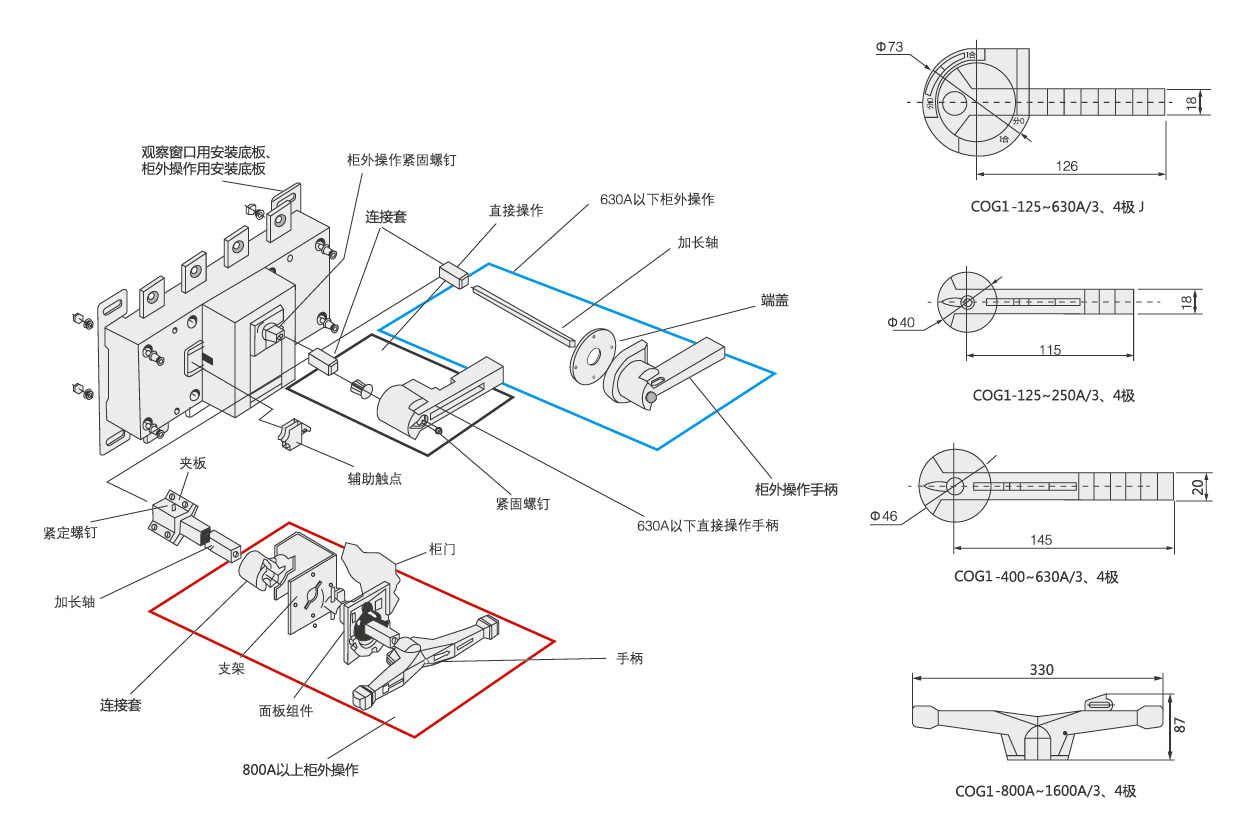

COG1负荷隔离开关外形结构示意图

COG1负荷隔离开关采用模块化设计结构，具有三极、四极（三极+可通断中性极），适用于电路的接通与分断或电气隔离。
正面设有标记窗口指示触头通断状态。
根据需要可提供后面观察窗口，直接观察触头通断状态。
操作方式
直接操作：手柄直接安装于开关本体。柜外操作：手柄安装在配电柜柜门外。
可配装辅助触点。
