用途及适用范围

NYHPD 谐波保护器能吸收高频率的谐波，对用电设备产生的随机高次谐波、高频噪声、脉冲尖峰、电涌等干扰具有抑制和吸收作用，滤除电压尖峰杂波，矫正因谐波影响而产生畸变的电压波形、对谐波噪声进行消化和吸收，防止保护装置的误跳闸。保证了用电设备的正常运行，可与NYAPF 系列有源电力滤波器同时使用，提供完美电能质量。
符合标准:《GB/T14549-1993》、《GB/T15543-2008》

型号及含义

NYHPD99谐波保护器
NYHPD99是在全面谐波保护体系中针对小功率设备或对用户测谐波更为敏感的产品。
应用场合：谐波敏感型或小功率设备。
功能特点：适当针对末端的含量较低的用户侧谐波进行保护，常用来与NYAPF，NYHPD1000产品配合形成三级防护体系！同时，在一些谐波较小，但是要求很高的场合，NYHPD99也可单独应用。


NYHPD1000谐波保护器
NYHPD1000谐波保护器采用超微晶合金材料及拥有创新科技的特别电路，保护控制设备，使其免受用户侧谐波危害。
应用场合：精密设备、电脑、PLC、传感器、无线设备的保护。
功能特点：NYHPD1000谐波保护器采用专用超微晶合金材料与特别电路，航空铝材和工程塑料一体的外壳，能吸收各种频率各种能量的谐波干扰，随时跟踪电源波形，瞬时滤除电源中的谐波及尖峰杂波，改善电源波形，使电网电源波形变得光滑清洁。

工作原理

NYHPD 针对越来越恶劣的电能质量，为用电设备提供多功能谐波保护，本产品采用了超微磁材料与创新科技的特别电路，对用电设备产生
的随机高次谐波和高频噪声、脉冲尖峰、电涌等干扰具有抑制和吸收作用；随时跟踪电压波形，瞬时滤除电源中的尖峰、浪涌（雷电）、杂波，
矫正因谐波影响而产生畸变的电压波形；对噪声进行消化并把被吸收的噪声能量部分返回到电网中以矫正电网波形，使电网电源波形变得光滑清洁，
既提高了电网质量，又保证了用电设备的正常运行。
NYHPD 是并联在电路中，将高次谐波消除在发生源。随时跟踪电压波形，矫正因谐波影响而产生畸变的电压波形。
NYHPD 本身不耗电，而且采用谐波保护减少了用电设备的故障率和机器误操作，全面克服了由于谐波污染引起的高频干扰。

技术指标

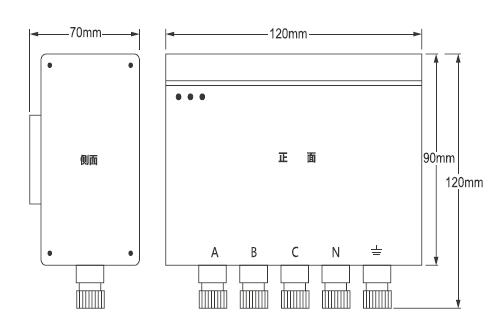

外形尺寸及安装方式

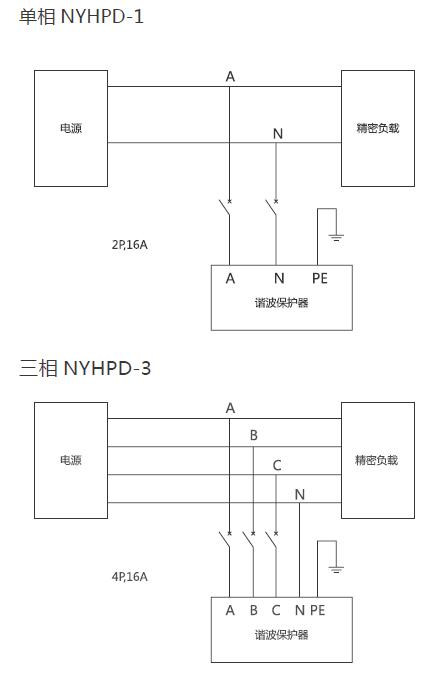

接线示意图
