概述

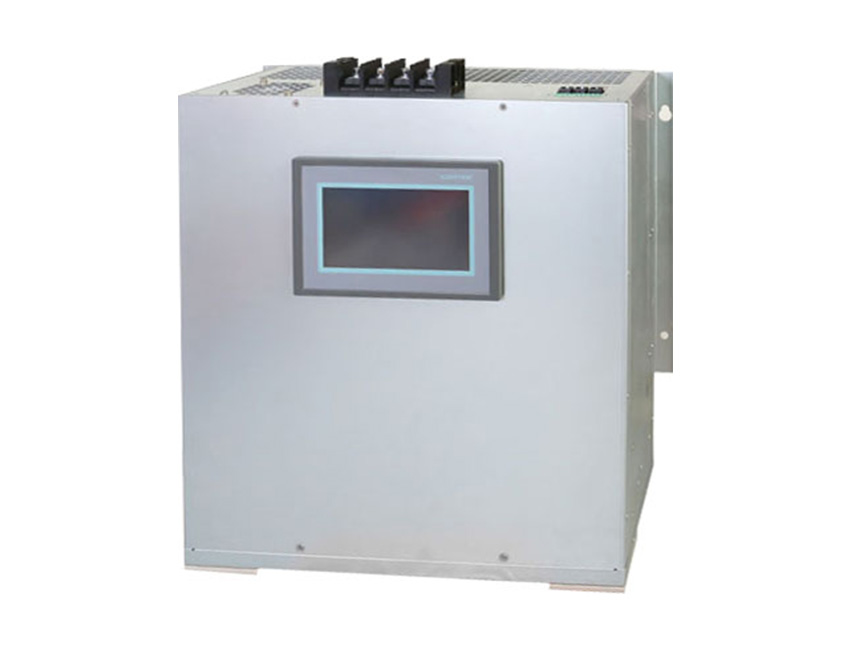

NYSVG 静止无功发生器的功能主要是补偿无功、三相电流不平衡，剩余容量可以补偿13 次以内低次谐波。
NYSVG 系列产品的本质上是一个可控电流源，它能够发出用户指定的任意电流波形，达到理想的补偿效果，而且还能通过改善电流实现间接改善电压质量的效果。因此NYSVG 是一套综合电能治理装置，全面解决用户的电能质量问题。

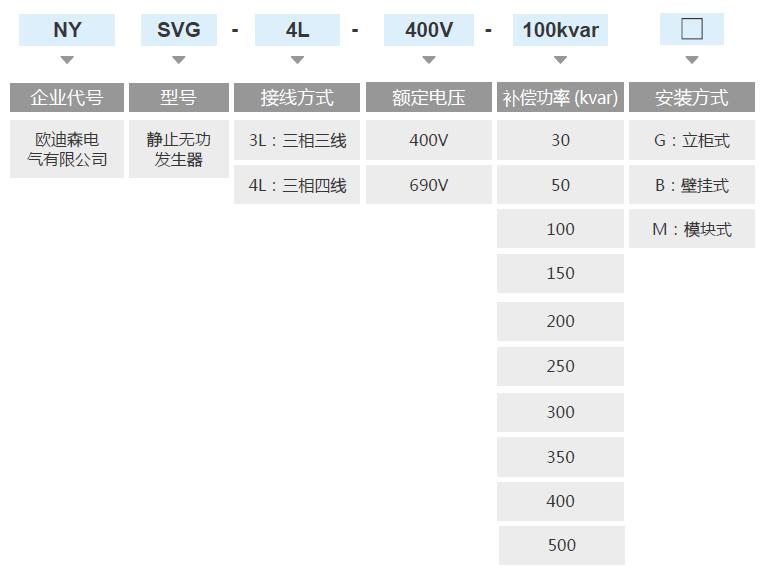

型号及含义

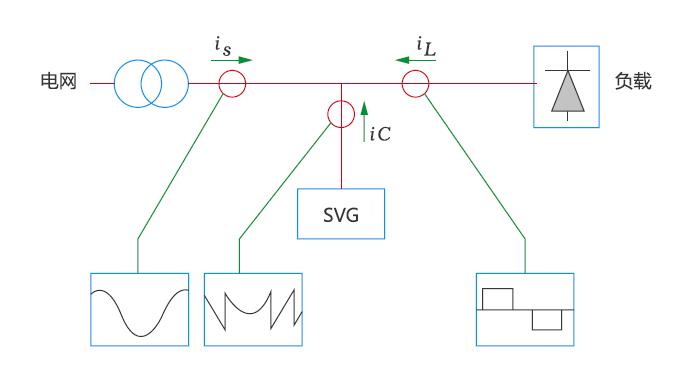

工作原理

NYSVG 通过外部互感器CT，实时检测电网电流或者负载电流，控制器通过快速傅里叶变换提取出负载的基波
电流、各次谐波电流，通过dq 旋转坐标得到有功、无功、负序等数据，然后通过IGBT 功率变换器产生与补偿目标
（谐波、无功、不平衡）大小相等相位相反的补偿电流注入电网，实现对电网侧的电能质量改善功能。

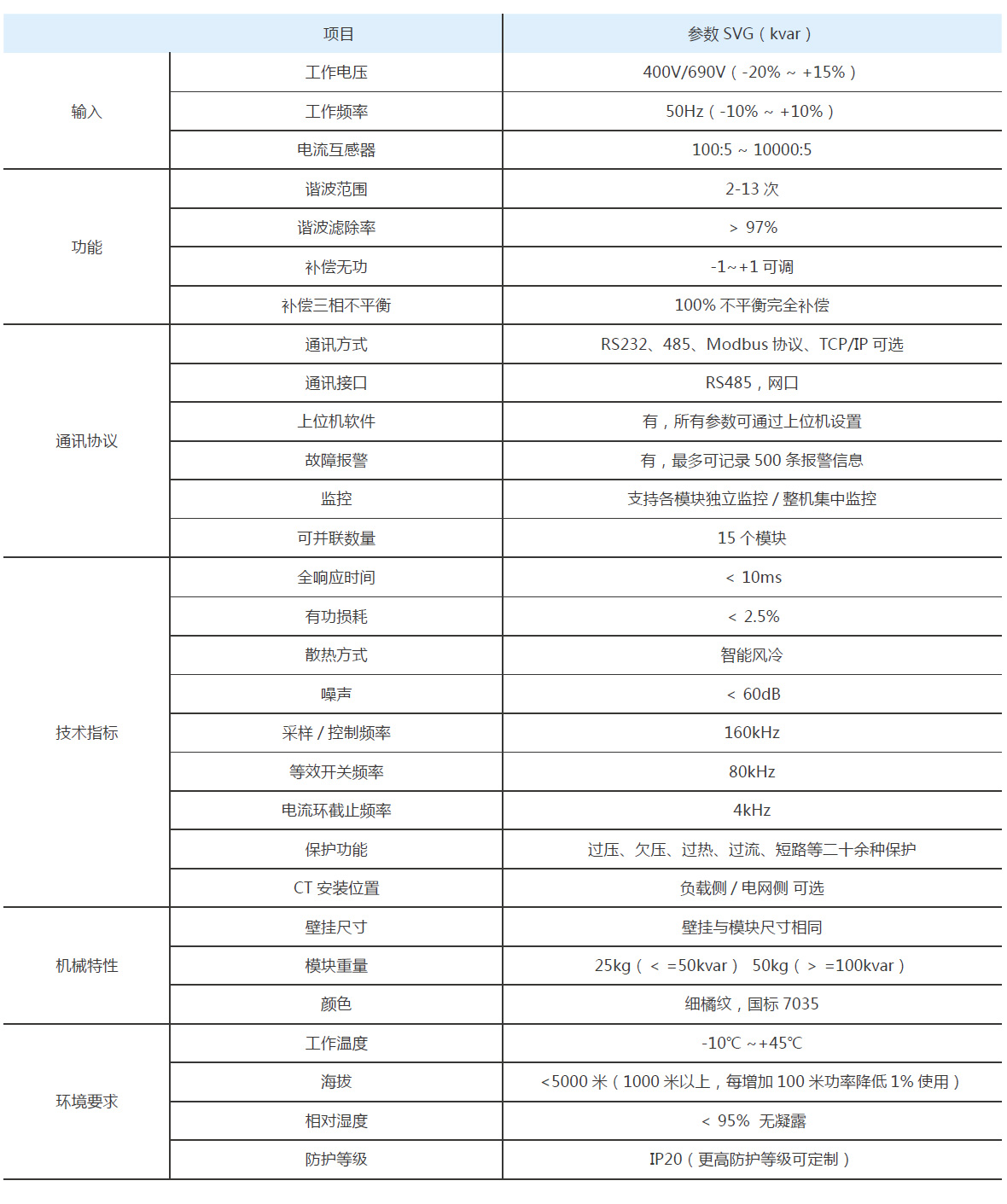

技术指标

外形与尺寸
