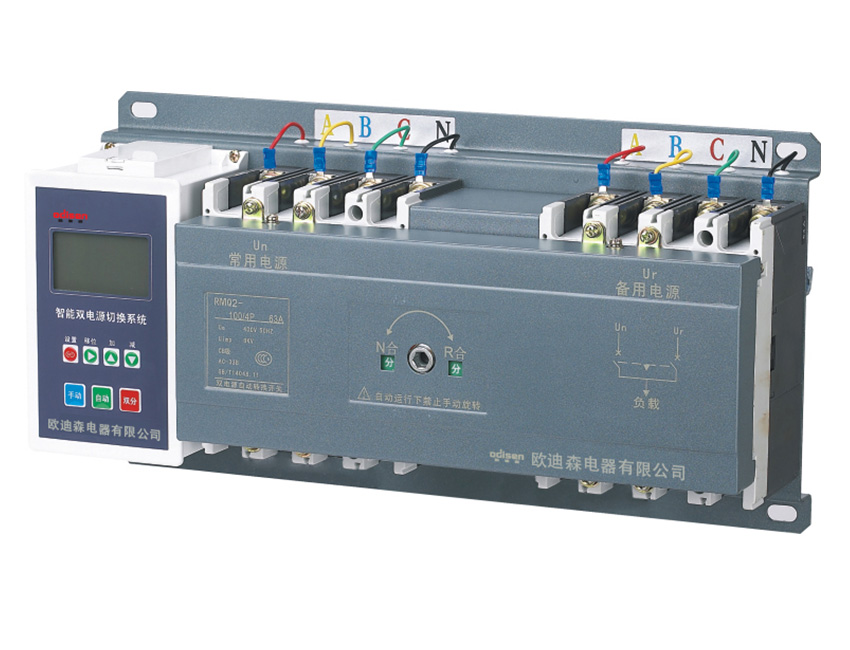

COQ2系列双电源自动转换装置

  • 产品品牌:欧迪森电气
  • 产品名称:COQ2系列双电源自动转换装置
  • 产品类别:高低压元器件
  • 销售热线:400-6825-856 0577-62706805
  • 产品概述

  • 产品样本

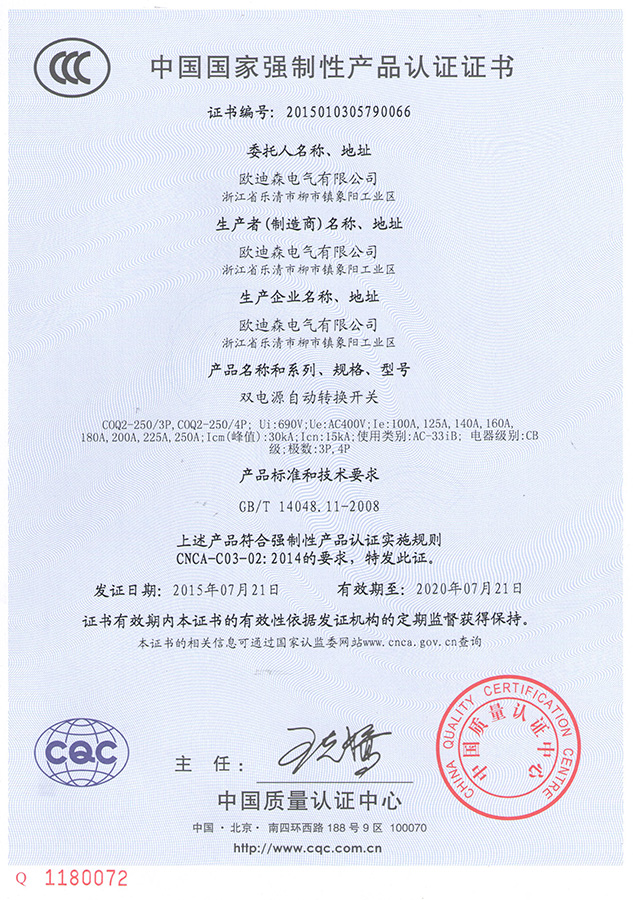

  • 认证证书

  • 产品价格表

  • 在线咨询

产品概述

概述

当今科技日新月异,电力系统设备逐渐向集中监控化、智能化方向发展即弱电(电子)控制强电。本公 司根据国外先进技术和国内用户的实际需要开发了新一代智能化双电源自动切换系统。它以最新的微机控 制系统为核心,采用电碰兼容性设计抗干扰性强、长期工作稳定可靠,配以大屏幕背光LCD显示,给用户 形成一个良好的人机对话界面,操作警示筒便及高度智能化,是一种理想的机电一体化新型双电源自动切换 系统。开创了双电源自动切换系统向着智能化.网络化方向发展的新纪元,是国内同类产品的最为理想的更 新换代产晶。

适用范围

COQ2 系列智能双电源自动切换系统适用于交流50Hz ,额定电压4000V,额定电流至2000A的双路电 源的供电系统中,用以实现常用电源( N )与备用电源( R)之间的自动切换(也可设定为手动切换),使双电源供 电用户实现无人值守变电所。本产晶适用于特类、|类电力系统、高层建筑、住宅小区、军事设施、医院、 机场、码头、商场、通信、消防、冶金、化工、纺织、石油、煤矿等不允许停电的重要场所。

正常使用条件

周围空气温度为- 5℃-+ 40℃,且24小时的平均值不超过+ 35℃。
大气条件:空气清洁,相对湿度在最高温度+40℃时不超过50% ,在较低温度时允许有较高的相对温度, 例如+ 20℃时为90% ,但应考虑到由于湿度变化,有可能产生凝露现象。
安装地点海拔不超过2000米,户内使用。
本产品应安装在无剧烈震动和冲击,不足以便电器元件受到不应有腐蚀场所。
如果上述条件不能满足时,应由用户和制造厂协商解决。
当本产品用于海上石油和核电站时,应另行签订技术协议。

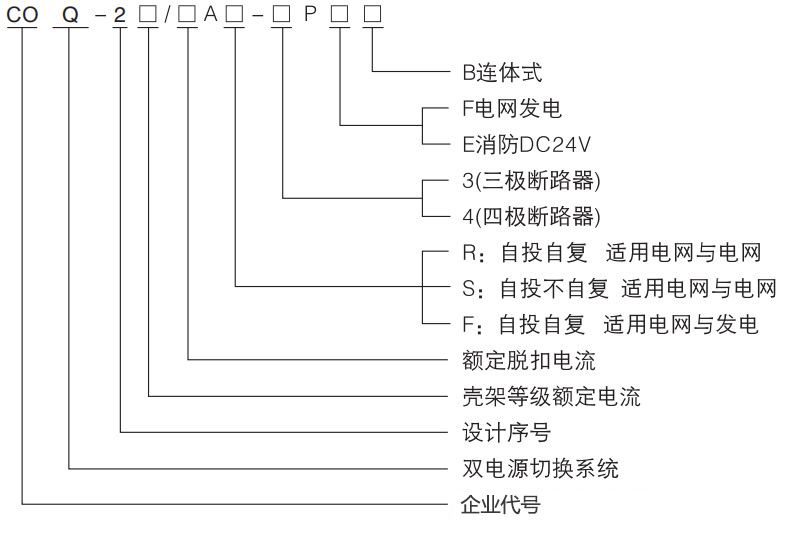

型号及含义

主要技术参数

费架等级电流 COQ2-100 COQ2-225 COQ2-400 COQ2-630 COQ2-800 COQ2-1250
配用断路器型号 M1 系列 M1 系列 M1 系列 M1 系列 TM30系列 TM30系列
额定工作电流A

10 、1 6 、20 、25 、

32 、40 、50 、63 、

80 、100

100 、1 25 、

140 、1 60 、

180 、200 、

225

225 、250 、

315 、350 、

400

400 、500 、

630

630 、700 、

800

800 、1000 、

1250

额定工作电压V 400 400 400 400 400 400
额定控制电压V 230 230 230 230 230 230
额定绝缘电压V 690 690 690 690 690 690
额定频率Hz 50 50 50 50 50 50
转换动作时间s
(不包括特意引
人的延时时间)
≤5 ≤5 ≤6 ≤6 ≤6 ≤6
使用类别
l/le-6.0
U/Ue 1.05
COS 0.50
通电时间005
循环周期≤5
循环次数5
AC-33iB AC-33iB AC-33iB AC-33iB AC-33iB AC-33iB
机械寿命 5000 5000 3000 2500 2500 2500
电寿命 1000 1000 1000 500 500 500

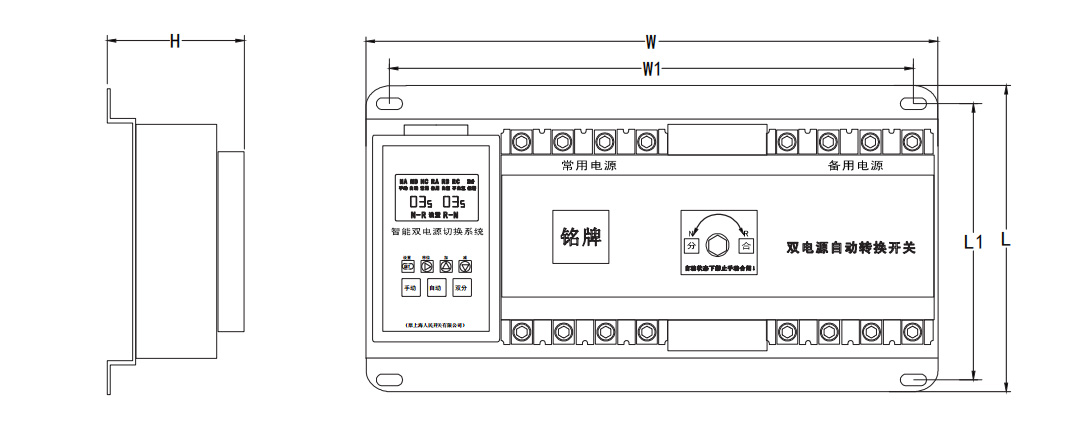

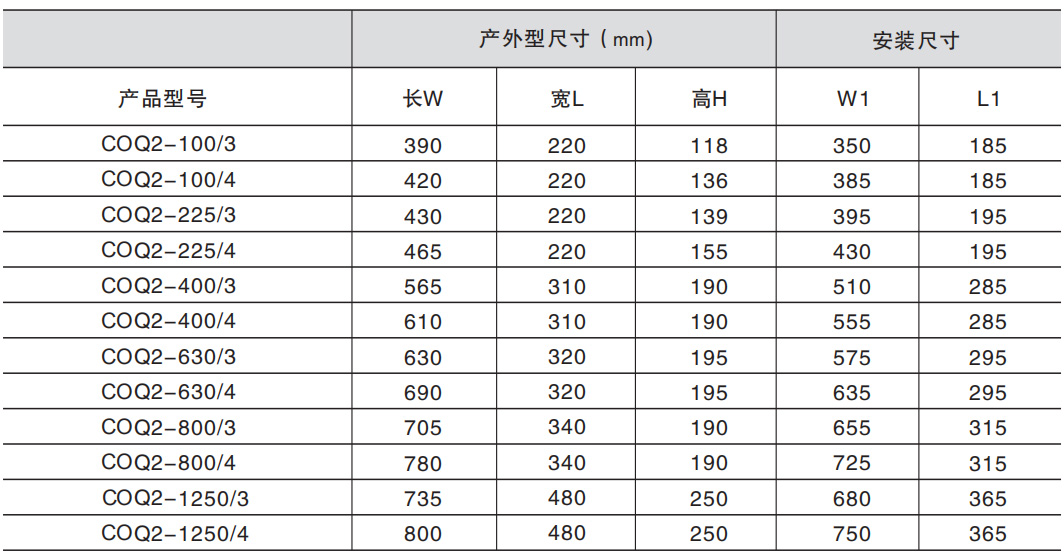

外形及安装尺寸

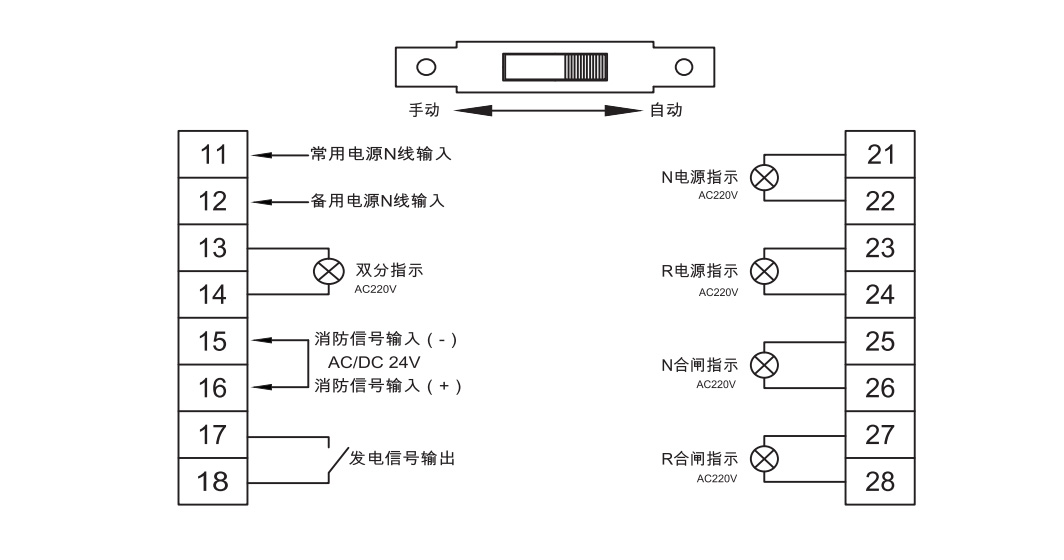

接线原理图
